在工业控制与电子设备设计中,微动开关往往是“最不起眼却最致命”的元件。Honeywell微动开关凭借其百万次以上的机械寿命、精确的动作阈值以及极端环境下的稳定性,已成为汽车电子、家电控制、工业自动化等领域的标杆性选择。本文将从工作原理、产品优势、典型场景、选型陷阱以及技术演进五个维度,为工程师与采购人员提供一份兼具深度与实用性的参考指南。
核心工作原理与产品优势:从“瞬间翻转”到“全密封保护”

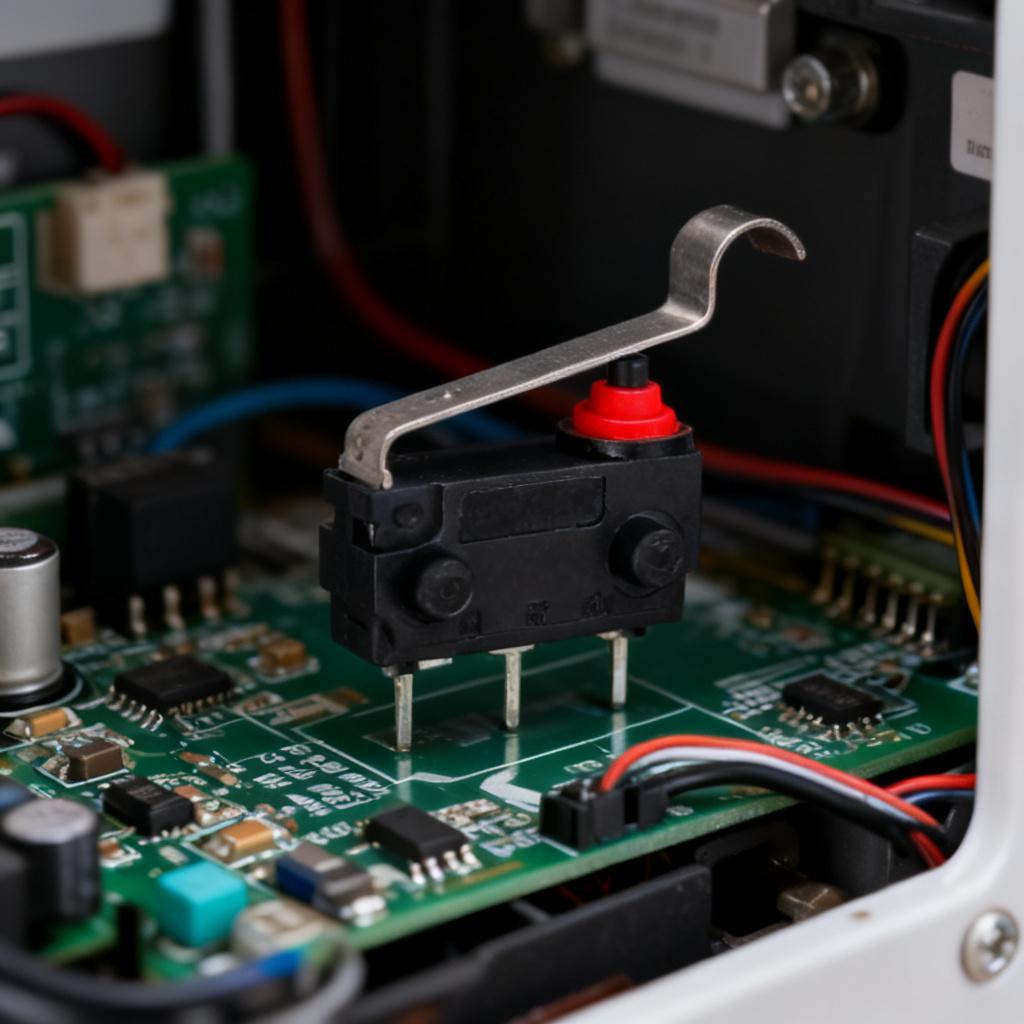

Honeywell微动开关的核心结构包括驱动杠杆、弹簧机构、动触点和固定触点。其本质是采用“快动机构”(Snap-Action Mechanism),当驱动杆位移达到预设阈值时,弹簧储能瞬间释放,触点以极高速率完成接通或断开,从而消除触点间的电弧驻留时间,显著降低电气磨损。这一机构决定了Honeywell微动开关具有以下不可替代的优势:
1. 高重复定位精度:动作位置点受温度漂移和振动影响极小,典型重复精度可达±0.02mm以内,这在高精度限位与位置检测中至关重要。
2. 触点电气寿命长:在标准阻性负载(如2A 250VAC)条件下,Honeywell微动开关的电气寿命通常可达100,000次以上,而机械寿命可超过10,000,000次。其触点采用贵金属合金(如银氧化锡AgSnO2),在浪涌电流或感性负载下具有优异的抗熔焊能力。
3. 环境适应力强:许多工业级型号满足IP67防护等级,通过全密封环氧树脂灌封或硅胶密封圈,有效抵御粉尘、油污、水浸;同时工作温度范围可覆盖-40℃至+125℃,部分高温型号支持至+200℃,适合发动机舱、烤箱等严苛工位。
需要特别指出的是,IP67并非所有Honeywell微动开关的标准配置。工程师在选型时,应区分“密封型”(Sealed)与“未密封型”(Unsealed)两类。未密封型号适用于干燥无腐蚀环境,而涉及清洗、户外、食品加工或高温蒸汽场景时,必须选用带IP67或IP68等级认证的产品,且需注意其引出端子处的密封胶是否与线束材料兼容。
典型应用场景:三大支柱行业的技术需求拆解
1. 汽车电子:安全与耐久性的双重考验
在汽车门锁、安全带扣、刹车灯开关、变速箱档位传感器、电动尾门防夹系统中,Honeywell微动开关承担着信号反馈与安全联锁功能。其关键技术痛点包括:低温启动(-40℃时弹簧刚度变化)与高温发动机舱热辐射(+125℃)带来的动作一致性;车载振动环境下的触点瞬断抑制;以及长寿命目标下(10年/15万次)的触点氧化控制。Honeywell微动开关通过铍铜或特种不锈钢弹簧设计、金扩散镀层触点以及激光焊密封外壳,有效解决了上述问题。尤其防夹条应用中,必须选用具备微小行程差(如差动行程0.1mm)的高灵敏度型号,以确保人体接触瞬间信号的快速响应。
2. 家用电器:高频次与高湿环境的妥协方案
洗衣机门锁、微波炉门联锁、空调扫风电机反馈、热水器水压检测,这些应用要求微动开关在数百万次操作中保持低接触电阻(≤50mΩ初始值)。Honeywell微动开关的优势在于其专利的触点双弹片结构,使接触电阻在寿命末期仍能控制在100mΩ以内,避免误报警。针对洗洁精雾化环境,选用IP67密封型并配合F型(滚轮杠杆)或R型(滚轮短臂)驱动机构,可减少水膜对动作力的干扰。值得注意的是,家电产品日益严格的VDE/3C安全认证要求微动开关必须具有“强制断开”功能,即即使触点发生熔焊,弹簧机构也能通过物理强制分离驱动杆。Honeywell部分系列(如V7、BZ)在此类安全开关认证中积累了大量测试数据,可有效缩短整机认证周期。
3. 工业自动化设备:精密限位与安全联锁的基石
机械臂原点定位、气缸行程确认、安全门闩监控、升降机超行程保护,此类场景对Honeywell微动开关的机械强度与抗冲击能力提出严苛要求。工业现场常见的失效模式包括:杠杆疲劳断裂、端子螺纹松动导致闪断、以及频繁过行程导致内部止动块磨损。针对这些痛点,Honeywell提供强化外壳(增强尼龙PA66或铝合金)与可调滚轮杠杆,允许机械手在90°范围内调节驱动角度;同时,其双端子设计可支持“一开一闭”双通道信号,用于安全PLC的双回路冗余检测。在电磁干扰严重的工厂环境中,建议选用镀锡铜端子并配合屏蔽线缆压接,避免高频噪声通过开关壳体耦入信号回路。
选型注意事项:五个关键参数的再审视
1. 环境等级先于电参数:不应仅按负载电流选择型号,而应优先明确环境防护等级。例如,在IP67需求下,微动开关除了壳体密封,还需检查驱动杆穿出部位的橡胶波纹管是否抗臭氧老化,以及焊接工艺是否破坏密封。
2. 触点材料与负载匹配:针对容性负载(如LED驱动器,瞬间涌流达稳态20倍)或感性负载(继电器线圈),需选择带银氧化镉或银氧化锡触点的强化型,并在电路中并联RC吸收电弧能量。Honeywell数据手册中通常给出“最小适用负载”(如5V/10mA),若低于该值,因氧化膜无法击穿,易导致开路,此时应选用金合金触点。
3. 动作力与差动行程的权衡:高灵敏度(低动作力,如0.25N)适合轻触检测,但杠杆在振动环境易产生误动作。对于安全联锁应用,建议选择动作力1N以上且带“强制断开”标识的型号,并考虑采用正极常闭(NC)回路以利用故障安全原理。
4. 接线端子类型确认:PCB焊接型适用于自动化组装,但需注意波峰焊温度(260℃)可能影响内部润滑脂;快速连接端子(0.5mm厚插座)应选用原厂配套护套以保证拔插力;而飞线型(预置引线)则需确认硅胶线耐温等级是否匹配环境。
5. 寿命验证的仿真条件:许多供应商标注的“电气寿命10万次”基于阻性负载、每分钟20次的测试条件。实际应用中如有频繁冲击电流(如鼓风机启动),实际寿命可能下降至额定值的三分之一。顾问建议:在样机阶段用示波器采集触点两端电压尖峰,计算电弧能量,并对照规格书的“最大开关容量曲线”进行降额设计。
未来技术发展趋势:智能集成与预测性维护
随着系统级集成度提升,Honeywell微动开关正呈现以下趋势:
- 内置信号调理电路:将触点动作状态通过PWM或SENT协议输出,直接与MCU通信,减少线束数量和主控单元IO占用。
- 自适应传感融合:结合霍尔元件或磁阻传感器,在保留机械触点的同时增加非接触式冗余位置检测,适用于功能安全等级SIL3的通道冗余结构。
- 材料革新:石墨烯改性银触点开始进入实验室验证,目标将电弧烧蚀率降低80%,同时通过纳米涂层使触点表面在高温高湿下保持低氧化速率。
- 数字孪生与寿命预测:利用开关动作声音频谱或接触电阻在线测量,通过算法建立剩余寿命模型。Honeywell已在其部分工业开关中集成微电流监测端子,使维护人员能在触点失效前5000次动作时获得预警。
对于B2B采购商而言,理解这些技术方向有助于避免“只仿型号、不知原理”的替换陷阱。不同系列之间即使安装尺寸相同,其内部机构、触点间隙与密封工艺差异极大,非原厂替换品往往在3-6个月后出现接触电阻漂移,进而引发整机误停机。
总而言之,Honeywell微动开关并非标准化的通用商品,而是需要依据应用环境、负载类型、安全等级与系统寿命进行精确匹配的工程元件。掌握其核心动作特性、密封等级与触点冶金学知识,不仅能减少现场故障率,更能在产品设计阶段构建出更具竞争力的可靠性优势。建议工程师在选型初期就与具备测试能力的授权分销商合作,针对实际工况进行小批量验证,以获取最真实的寿命与温升数据。
